يُعد التسريب تحت السيراميك من أكثر المشكلات التي تثير القلق عند تنفيذ أنظمة التدفئة الأرضية، ليس فقط بسبب صعوبة الوصول إلى مكان التسريب بعد انتهاء التشطيبات، ولكن أيضًا بسبب تكلفة الإصلاح وإمكانية الحاجة إلى إزالة جزء من الأرضية. لذلك، فإن التعامل مع مواسير التدفئة قبل تركيب البلاط يحتاج إلى تخطيط دقيق واختبارات مناسبة تضمن سلامة الشبكة قبل إخفائها تحت طبقات الأرضية.
في أنظمة التدفئة الأرضية، يتم تركيب شبكة من المواسير أسفل الأرضيات لتوزيع الحرارة على المساحات المختلفة، وترتبط هذه الدوائر بلوحة التجميع Manifold. وبعد الانتهاء من تركيب المواسير وتوصيلها، تأتي مرحلة مهمة جدًا وهي اختبار الشبكة والتأكد من سلامة الوصلات والمواسير قبل تنفيذ طبقات التشطيب.
فكيف يمكن اكتشاف أي مشكلة قبل تركيب السيراميك؟ وما الاختبارات التي يجب إجراؤها؟ وما الأخطاء التي قد تؤدي إلى التسريب؟ وكيف يمكن تقليل مخاطر حدوث مشكلة بعد انتهاء التشطيبات؟ هذا ما سنوضحه بالتفصيل.
لماذا يمثل التسريب تحت السيراميك مشكلة كبيرة؟
تكمن المشكلة الأساسية في أن مواسير التدفئة الأرضية تكون مخفية أسفل طبقات الأرضية بعد اكتمال التشطيب. وفي حالة حدوث تسريب بعد تركيب السيراميك، لا يكون الوصول إلى مكان المشكلة بنفس سهولة الوصول إلى المواسير الظاهرة.
وقد يترتب على التسريب:
- انخفاض ضغط النظام.
- فقدان جزء من مياه دائرة التدفئة.
- انخفاض كفاءة التدفئة في المنطقة المتضررة.
- ظهور رطوبة في الأرضيات أو الجدران في بعض الحالات.
- تلف بعض طبقات التشطيب إذا استمر التسريب.
- الحاجة إلى تحديد مكان المشكلة قبل بدء الإصلاح.
- إزالة جزء من السيراميك للوصول إلى المنطقة المتضررة عند الضرورة.
لهذا السبب، فإن الوقاية تبدأ قبل تركيب البلاط وليس بعد ظهور المشكلة.

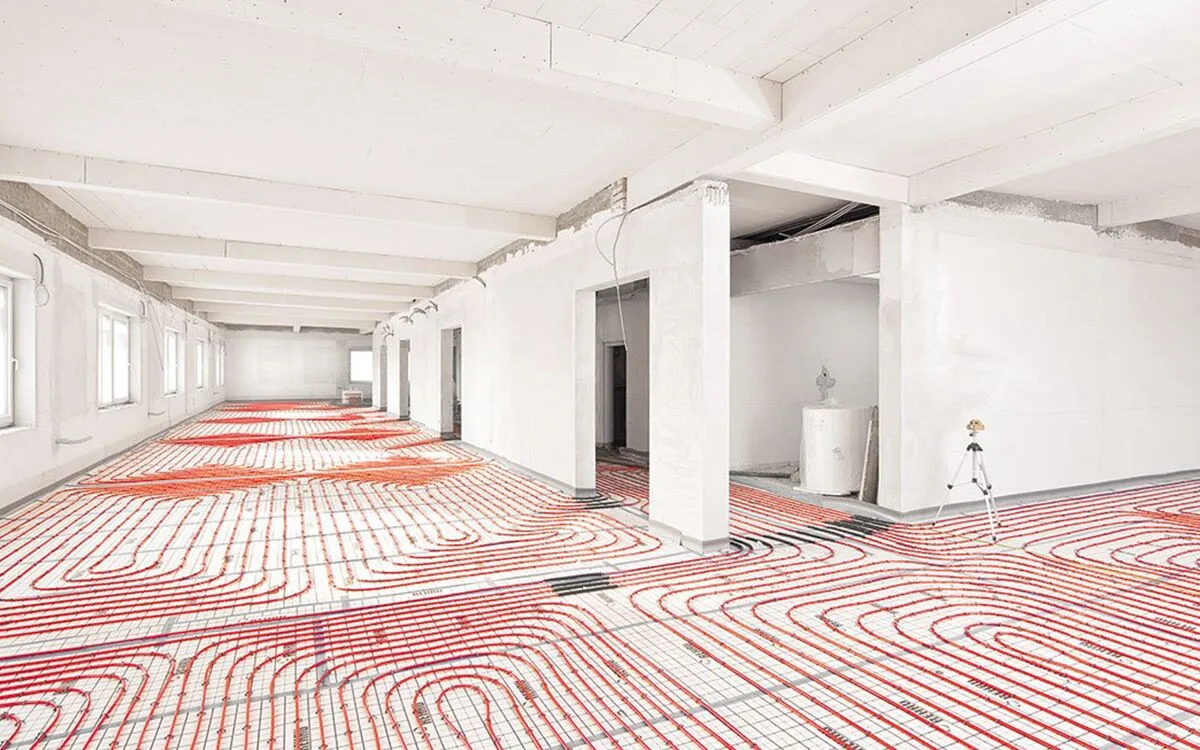

كيف تعمل مواسير التدفئة الأرضية أسفل السيراميك؟
تعتمد التدفئة الأرضية على تمرير المياه الساخنة داخل دوائر من المواسير المثبتة أسفل الأرضية. تنتقل الحرارة من المياه إلى المواسير ثم إلى طبقات الأرضية، وبعدها تنتشر الحرارة تدريجيًا إلى مساحة الغرفة.
تتصل هذه الدوائر بلوحة التجميع Manifold التي تعمل على توزيع المياه بين الدوائر المختلفة وتنظيم التدفق بينها.
ويتم تصميم عدد الدوائر ومسارات المواسير وفقًا لمساحة المكان ومتطلبات النظام، ولذلك يجب ألا يتم توزيع المواسير بشكل عشوائي.
هل المواسير نفسها معرضة للتسريب؟
المواسير المخصصة لأنظمة التدفئة الأرضية يتم اختيارها لتناسب ظروف التشغيل الخاصة بالنظام، لكن جودة المواسير ليست العامل الوحيد.
فطريقة التخزين والنقل والتركيب، وعدم تعرض المواسير للتلف أثناء التنفيذ، وجودة التوصيلات والمكونات، وطريقة الاختبار، كلها عوامل تؤثر على سلامة الشبكة.
لذلك لا يكفي شراء مواسير جيدة، بل يجب تنفيذ النظام بالكامل بطريقة صحيحة.
لا تنتظر ظهور التسريب بعد تركيب السيراميك. تواصل مع كلايمك مصر للحصول على استشارة حول تصميم وتنفيذ واختبار نظام التدفئة الأرضية بما يناسب مشروعك.
أهم خطوة لمنع التسريب: اختبار المواسير قبل تركيب السيراميك
من أهم الإجراءات الوقائية إجراء اختبار ضغط مناسب للشبكة قبل تغطية المواسير وتركيب السيراميك.
يساعد الاختبار على اكتشاف المشكلات الموجودة في المواسير أو التوصيلات قبل أن تصبح الشبكة مخفية تحت طبقات الأرضية.
ويجب تنفيذ اختبار الضغط وفقًا لمواصفات النظام وتعليمات الشركة المصنعة والمواصفات الفنية المعتمدة للمكونات المستخدمة.
لماذا يجب إجراء الاختبار قبل البلاط؟
لأن اكتشاف المشكلة في هذه المرحلة أسهل بكثير من اكتشافها بعد انتهاء التشطيبات.
إذا ظهرت مشكلة أثناء الاختبار، يستطيع الفني فحص الدائرة والتوصيلات وإجراء الإصلاحات اللازمة قبل تغطية النظام.
أما إذا تم تركيب السيراميك دون إجراء الاختبارات المناسبة، فإن اكتشاف المشكلة لاحقًا قد يصبح أكثر تعقيدًا وتكلفة.
ماذا يجب فحصه قبل تركيب السيراميك؟
لا يجب أن يقتصر الفحص على المواسير فقط، بل يجب مراجعة الشبكة بالكامل.
فحص المواسير
يجب التأكد من عدم وجود:
- قطع أو شقوق واضحة.
- التواءات حادة.
- تلف ناتج عن أعمال التركيب.
- نقاط احتكاك قد تؤثر على الماسورة.
- أجزاء تعرضت للضغط أو التلف أثناء التنفيذ.
فحص الوصلات
يجب التأكد من أن جميع التوصيلات الموجودة في المناطق المسموح بها في التصميم منفذة بطريقة صحيحة ومتوافقة مع مكونات النظام.
وفي الأنظمة التي يتم فيها تنفيذ الدوائر داخل الأرضية دون وصلات مخفية، تقل نقاط الاتصال داخل طبقات الأرضية، وهو ما يساعد على تقليل مصادر المخاطر.
فحص المانيفولد
يجب أيضًا فحص لوحة التجميع والصمامات ونقاط توصيل الدوائر والتأكد من عدم وجود تسريب.
هل كل تسريب يعني وجود ثقب في الماسورة؟
ليس بالضرورة.
قد يكون انخفاض الضغط أو ظهور مشكلة في النظام مرتبطًا بأحد المكونات أو التوصيلات أو الصمامات، وليس بالضرورة أن يكون السبب تلفًا في الماسورة المدفونة.
لهذا السبب يجب عدم افتراض أن المشكلة موجودة تحت السيراميك مباشرة.
ابدأ بفحص المكونات التي يمكن الوصول إليها، مثل لوحة التجميع والوصلات والصمامات، ثم انتقل إلى تشخيص الدائرة نفسها إذا استدعى الأمر.
ما الأخطاء التي قد تسبب تلف مواسير التدفئة قبل البلاط؟
هناك بعض الأخطاء التنفيذية التي يمكن أن تزيد احتمالية تعرض شبكة التدفئة للمشكلات.
1. التعامل مع المواسير بعنف
ثني المواسير بشكل يتجاوز الحدود المسموح بها أو سحبها بعنف قد يؤثر على سلامتها.
2. ترك المواسير دون حماية أثناء أعمال التشطيب
أثناء أعمال الموقع قد تتحرك العمالة فوق الأرضية أو تستخدم أدوات ومعدات يمكن أن تؤثر على المواسير إذا لم يتم التعامل معها بشكل مناسب.
3. استخدام مكونات غير مناسبة
يجب أن تكون المكونات المستخدمة في الشبكة متوافقة مع نوع المواسير وتصميم النظام وظروف التشغيل.
4. تنفيذ وصلات غير ضرورية داخل الأرضية
كلما أمكن تصميم الدائرة بحيث تكون المواسير مستمرة دون وصلات مخفية داخل طبقات الأرضية، فهذا يقلل عدد نقاط الاتصال التي يصعب الوصول إليها مستقبلًا.
5. عدم اختبار الشبكة
هذه من أخطر الأخطاء؛ لأن إخفاء المواسير دون إجراء الاختبارات المناسبة يعني فقدان فرصة مهمة لاكتشاف المشكلات مبكرًا.
6. عدم توثيق مسارات المواسير
من المفيد تصوير وتوثيق أماكن ومسارات الدوائر قبل تغطيتها. هذه الخطوة يمكن أن تكون مفيدة جدًا عند إجراء أي أعمال مستقبلية في الأرضية.
هل يمكن تركيب السيراميك مباشرة فوق مواسير التدفئة؟
لا يتم التعامل مع الأمر باعتباره مجرد وضع السيراميك فوق الماسورة مباشرة.
نظام التدفئة الأرضية يتكون من عدة طبقات، ويجب تنفيذ طبقات الأرضية وفق التصميم المناسب للنظام ونوع التشطيب المستخدم.
بعد تركيب واختبار شبكة المواسير، يتم تنفيذ الطبقات المطلوبة وفق مواصفات النظام، ثم يتم تركيب التشطيب النهائي.
ويجب أن تتوافق كل طبقة مع متطلبات التصميم حتى لا تؤثر على انتقال الحرارة أو سلامة النظام.
ما أهمية اختبار الضغط قبل صب الطبقة فوق المواسير؟
اختبار الضغط في هذه المرحلة يعطي فرصة مهمة للتحقق من سلامة الدائرة قبل إخفائها.
وعند اكتشاف انخفاض غير طبيعي في الضغط أو وجود مشكلة، يمكن التوقف عن استكمال الأعمال والبحث عن السبب.
لكن يجب الانتباه إلى أن طريقة الاختبار وقيمة ضغط الاختبار ومدته لا ينبغي تخمينها؛ بل يجب الرجوع إلى تعليمات الشركة المصنعة والمواصفات المعتمدة الخاصة بالنظام.
ماذا تفعل إذا انخفض الضغط أثناء الاختبار؟
انخفاض الضغط لا يعني تلقائيًا وجود ثقب في المواسير.
يجب أولًا:
- التحقق من أدوات القياس.
- فحص المانيفولد.
- مراجعة جميع التوصيلات.
- التأكد من الصمامات.
- مراجعة طريقة إجراء الاختبار.
- تحديد الدائرة التي يظهر بها الخلل.
- الاستعانة بفني متخصص عند الحاجة.
ومن المهم عدم إخفاء الشبكة أو استكمال التشطيبات قبل تحديد سبب المشكلة ومعالجته.
كيف تعرف أن مواسير التدفئة جاهزة قبل تركيب البلاط؟
يمكن اعتبار الشبكة في مرحلة جيدة للانتقال إلى التشطيبات عندما يتم التأكد من عدة نقاط أساسية، منها:
- اكتمال تركيب جميع الدوائر.
- توصيل الدوائر بالمانيفولد بشكل صحيح.
- فحص المواسير بصريًا.
- اختبار الشبكة بالطريقة المناسبة.
- التأكد من عدم وجود تسريب.
- التأكد من سلامة المكونات والتوصيلات.
- توثيق مسارات المواسير.
- التأكد من تنفيذ طبقات الأرضية وفق التصميم.
ولا ينبغي أن يكون الهدف مجرد الوصول إلى مرحلة تركيب السيراميك بسرعة، بل التأكد أولًا من أن النظام أصبح جاهزًا وآمنًا للانتقال إلى مرحلة التشطيب.
توثيق مواسير التدفئة قبل إخفائها
هذه خطوة بسيطة لكنها مهمة جدًا.
قبل تغطية شبكة التدفئة، يمكن تصوير الأرضية من زوايا مختلفة وتسجيل:
- مكان المانيفولد.
- مسارات الدوائر.
- بداية ونهاية كل دائرة.
- أماكن مرور المواسير.
- المسافات التقريبية بين الدوائر.
- صور واضحة للمناطق التي تحتوي على المواسير.
كما يمكن الاحتفاظ بمخطط النظام إذا كان متوفرًا.
هذه المعلومات قد تكون مفيدة في المستقبل إذا احتجت إلى تركيب وحدة ثابتة أو إجراء أعمال حفر أو صيانة في الأرضية.
كيف تحمي شبكة التدفئة أثناء أعمال التشطيب؟
بعد تركيب المواسير وقبل اكتمال الأرضية، يجب التعامل مع منطقة العمل بحذر.
ومن الإجراءات المهمة:
- تجنب تعريض المواسير للصدمات.
- عدم سحب المعدات الثقيلة فوق المناطق الحساسة بطريقة قد تسبب تلفًا.
- منع استخدام أدوات حادة بالقرب من المواسير.
- اتباع تعليمات الشركة المصنعة للنظام.
- الحفاظ على الشبكة ضمن ظروف الاختبار المناسبة حسب التصميم والتعليمات الفنية.
والأهم هو التنسيق بين فني التدفئة وفريق التشطيبات، لأن انتقال العمال بين مراحل التنفيذ دون معرفة أماكن المواسير قد يؤدي إلى أخطاء يمكن تجنبها بسهولة.
ماذا يحدث إذا ظهر تسريب بعد تركيب السيراميك؟
إذا ظهرت علامات تشير إلى وجود تسريب في نظام التدفئة بعد اكتمال التشطيبات، فلا ينبغي البدء في تكسير الأرضية بشكل عشوائي.
يجب أولًا تشخيص المشكلة.
يمكن أن تبدأ عملية الفحص من:
المانيفولد
فحص الصمامات والوصلات وأجهزة القياس.
ضغط النظام
مراقبة الضغط وفق ظروف التشغيل والتأكد من وجود انخفاض غير طبيعي.
الدوائر
تحديد الدائرة التي قد تكون مرتبطة بالمشكلة.
معدات كشف التسريب
في بعض الحالات يمكن استخدام تقنيات تشخيص متخصصة للمساعدة في تحديد مكان المشكلة قبل اللجوء إلى إزالة جزء من التشطيب.
والهدف هو الوصول إلى مكان الخلل بأقل تدخل ممكن.
هل التدفئة الأرضية تزيد خطر تلف السيراميك؟
ليس بالضرورة.
عندما يتم تصميم وتنفيذ نظام التدفئة الأرضية بطريقة صحيحة، مع استخدام مواد مناسبة وتنفيذ طبقات الأرضية وفق المواصفات، يمكن أن يعمل النظام مع السيراميك بكفاءة.
لكن يجب مراعاة طبيعة مواد التشطيب وطبقات الأرضية ودرجات الحرارة وطريقة تشغيل النظام.
كما يجب اتباع تعليمات الشركة المصنعة للمواد المستخدمة، خصوصًا عند تنفيذ طبقات المونة أو المواد اللاصقة والبلاط.
أهم النصائح لتجنب كابوس التسريب تحت السيراميك
إذا كنت تخطط لتنفيذ تدفئة أرضية، ضع هذه النقاط ضمن قائمة التنفيذ:
أولًا: اختر شركة لديها خبرة حقيقية في تصميم وتنفيذ أنظمة التدفئة الأرضية.
ثانيًا: استخدم مواسير ومكونات ذات مواصفات فنية واضحة ومناسبة للنظام.
ثالثًا: خطط لمسارات الدوائر قبل بدء التنفيذ.
رابعًا: قلل قدر الإمكان من الوصلات المخفية داخل الأرضية.
خامسًا: اختبر الشبكة قبل تغطيتها.
سادسًا: لا تتجاهل أي انخفاض غير مبرر في الضغط أثناء الاختبار.
سابعًا: وثق مسارات المواسير بالصور والمخططات.
ثامنًا: نسق بين فريق التدفئة وفريق التشطيبات.
تاسعًا: لا تبدأ تركيب السيراميك قبل التأكد من جاهزية شبكة التدفئة.
عاشرًا: احتفظ بمعلومات النظام والمكونات المستخدمة للرجوع إليها عند الصيانة.
لماذا تختار كلايمك مصر لتنفيذ أنظمة التدفئة؟
اختيار الشركة المنفذة خطوة أساسية لتقليل مشاكل أنظمة التدفئة، لأن جودة النتيجة النهائية تبدأ من التصميم وتمتد إلى اختيار المكونات وطريقة التركيب والاختبار والتشغيل.
في كلايمك مصر نركز على تنفيذ حلول التدفئة وفق احتياجات كل مشروع، مع الاهتمام بتفاصيل شبكة التدفئة الأرضية ولوحة التجميع ومسارات الدوائر قبل الانتقال إلى مرحلة التشطيبات.
أهم ما يميز كلايمك مصر:
- تصميم مناسب للمساحة: دراسة احتياجات المكان قبل تحديد توزيع دوائر التدفئة.
- تنفيذ منظم: الاهتمام بمسارات المواسير وتوصيلها بطريقة واضحة.
- اختيار المكونات المناسبة: استخدام مكونات متوافقة مع تصميم النظام.
- اختبار الشبكة: التأكد من سلامة النظام قبل إخفاء المواسير وفق متطلبات التنفيذ.
- تحديد مكان المانيفولد: اختيار موقع يسهل الوصول إليه للصيانة والفحص.
- حلول التدفئة الأرضية والمركزية: تنفيذ حلول تناسب طبيعة المشروع واحتياجاته.
- دعم فني: المساعدة في مراحل التصميم والتنفيذ والتشغيل والصيانة.
عندما يتم التخطيط لنظام التدفئة من البداية بطريقة صحيحة، تصبح احتمالية ظهور المشكلات بعد التشطيب أقل، كما تصبح عمليات الفحص والصيانة المستقبلية أكثر سهولة.
كابوس التسريب تحت السيراميك يمكن تقليل احتماليته بشكل كبير عندما يتم التعامل مع شبكة التدفئة الأرضية باعتبارها نظامًا متكاملًا يحتاج إلى تصميم وتركيب واختبار دقيق قبل إخفائه تحت التشطيبات.
فالمواسير وحدها ليست كل شيء؛ جودة المكونات، وطريقة تنفيذ الدوائر، وتوصيلات لوحة التجميع، واختبار الضغط، وفحص الشبكة، وتوثيق المسارات، كلها خطوات مهمة للوصول إلى نظام موثوق.
والقاعدة الأهم هي: لا تستعجل تركيب السيراميك قبل التأكد من سلامة شبكة التدفئة واكتمال الاختبارات المطلوبة. فحل المشكلة قبل التشطيب أسهل بكثير من البحث عنها بعد أن تصبح المواسير مخفية تحت الأرضية.
هل تخطط لتركيب تدفئة أرضية؟ ابدأ بتصميم شبكة التدفئة وتحديد مسارات المواسير والمانيفولد قبل بدء التشطيبات لضمان تنفيذ أكثر أمانًا وتنظيمًا.
أسئلة شائعة عن التسريب تحت السيراميك والتدفئة الأرضية
1. هل يمكن أن يحدث تسريب في مواسير التدفئة تحت السيراميك؟
نعم، يمكن أن تحدث مشكلة في أي شبكة مواسير إذا تعرضت للتلف أو تم تنفيذها بطريقة غير صحيحة، لكن التصميم الجيد واستخدام مكونات مناسبة وإجراء الاختبارات قبل التشطيب يساعد على تقليل المخاطر واكتشاف المشكلات مبكرًا.
2. كيف يتم اكتشاف تسريب مواسير التدفئة تحت السيراميك؟
يبدأ التشخيص عادةً بفحص المانيفولد والتوصيلات ومراقبة ضغط النظام وتحديد الدائرة المرتبطة بالمشكلة، وقد يتم استخدام معدات متخصصة لتحديد موقع التسريب قبل إزالة السيراميك.
3. هل يجب اختبار مواسير التدفئة قبل تركيب البلاط؟
نعم، يجب إجراء الاختبارات المناسبة للشبكة قبل تغطيتها، وفق تعليمات الشركة المصنعة والمواصفات الفنية للنظام.
4. هل انخفاض ضغط التدفئة يعني وجود تسريب تحت الأرض؟
ليس بالضرورة. يمكن أن يكون انخفاض الضغط مرتبطًا بتوصيل أو صمام أو جزء آخر من النظام، لذلك يجب إجراء تشخيص كامل قبل افتراض وجود تسريب تحت السيراميك.
5. هل يمكن إصلاح ماسورة التدفئة دون تكسير الأرضية بالكامل؟
يعتمد ذلك على مكان المشكلة وطبيعتها. إذا أمكن تحديد موقع التسريب بدقة، فقد يكون الإصلاح محدودًا في منطقة معينة بدلًا من إزالة مساحة كبيرة من الأرضية.
6. هل يمكن وضع وصلات مواسير داخل الأرضية؟
يعتمد ذلك على نوع النظام وطريقة التصميم والمكونات المستخدمة، لكن تقليل الوصلات المخفية داخل الأرضية يساعد على تقليل نقاط الاتصال التي يصعب الوصول إليها مستقبلًا.
7. ما أهم اختبار يجب عمله قبل تركيب السيراميك؟
يجب إجراء اختبار مناسب للشبكة، ومن أهمها اختبار الضغط وفق المواصفات وتعليمات الشركة المصنعة، مع فحص التوصيلات والتأكد من عدم وجود تسريب.
8. لماذا يجب تصوير مواسير التدفئة قبل تغطيتها؟
لأن الصور تساعد في معرفة مسارات الدوائر وأماكن المواسير مستقبلًا، وهو أمر مفيد عند تنفيذ أي أعمال حفر أو صيانة في الأرضية.
9. هل السيراميك مناسب للتدفئة الأرضية؟
يمكن أن يكون السيراميك مناسبًا لأنظمة التدفئة الأرضية، لكن يجب تنفيذ طبقات الأرضية والمواد المستخدمة وفق التصميم وتعليمات الشركات المصنعة، مع مراعاة خصائص التشطيب ونظام التدفئة.
10. كيف أتجنب مشكلة التسريب تحت السيراميك؟
ابدأ بتصميم صحيح للنظام، واستخدم مكونات مناسبة، ونفذ المواسير بطريقة احترافية، واختبر الشبكة قبل التشطيب، ووثق مساراتها، ولا تتجاهل أي مشكلة تظهر أثناء الاختبارات.
